Druckluftanlage für den Plasmaschneider – Richtig dimensionieren
Für dich kurz zusammengefasst
- Die Druckluftanlage für Plasmaschneider muss exakt auf den Luftbedarf deines Geräts abgestimmt sein.

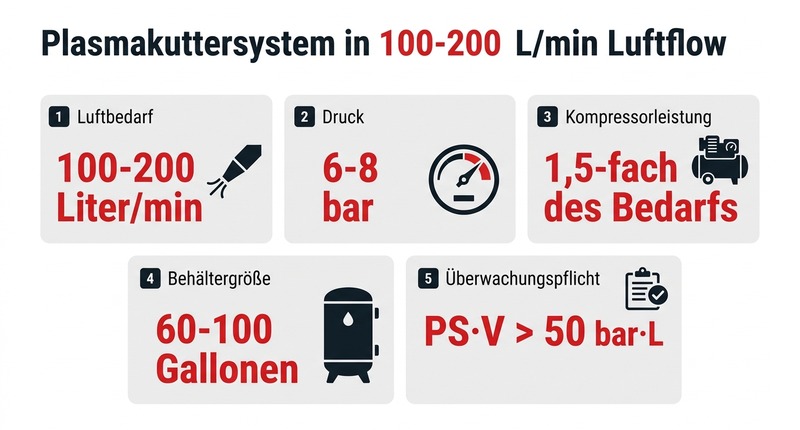

- Typische Plasmaschneider benötigen 100-200 Liter/min bei 6-8 bar Druck.
- Faustregel: Der Kompressor sollte mindestens das 1,5-fache des benötigten Luftvolumenstroms liefern.
- Wasserfreie und ölfreie Druckluft ist entscheidend für saubere Schnitte und Geräteschutz.
- Beachte die Druckgeräteverordnung und Prüfpflichten bei größeren Anlagen.
- Mit der richtigen Dimensionierung sicherst du dir konstante Schnittqualität und Langlebigkeit deiner Ausrüstung.
Was versteht man unter einer Druckluftanlage für Plasmaschneider?
Eine Druckluftanlage für Plasmaschneider besteht aus Kompressor, Behälter, Filtern und Leitungen und liefert trockene, ölfreie Druckluft, die für präzise und saubere Schnitte beim Plasmaschneiden unerlässlich ist. Der Plasmaschneider, ein Werkzeug zum Schneiden von Metallen mit Hilfe eines Lichtbogens und Druckluft, benötigt eine exakt abgestimmte Luftversorgung. Im Gegensatz zu anderen Druckluftanwendungen ist beim Plasmaschneiden die Luftqualität besonders kritisch, da selbst kleinste Verunreinigungen das Schnittbild negativ beeinflussen können.
Die Hauptaufgabe einer solchen Anlage ist es, dem Plasmaschneider trocken gereinigte und ölfreie Druckluft mit konstantem Druck zu liefern. Nur so erzielst du präzise und saubere Schnitte, ohne dass dein Gerät oder das Werkstück Schaden nehmen. Die Druckluft muss also nicht nur ausreichend, sondern auch in der richtigen Qualität und Menge bereitgestellt werden.
Im Vergleich zu anderen Anwendungen, etwa dem Betrieb von Druckluftwerkzeugen oder Lackierpistolen, sind die Anforderungen an die Druckluftanlage beim Plasmaschneiden deutlich höher. Die Luft darf weder Wasser noch Öl enthalten, da Feuchtigkeit zu Rost und schlechteren Schnitten führen kann. Öl wiederum schädigt nicht nur das Gerät, sondern kann auch gefährliche Rückstände auf dem Werkstück hinterlassen.
Gut zu wissen: Luftqualität entscheidet über den Schnitt
Die Druckluft muss wasserfrei und ölfrei sein, um die Schnittqualität zu gewährleisten. Schon geringe Mengen an Feuchtigkeit oder Öl können zu unsauberen Schnitten und vorzeitigem Verschleiß führen.
In der Praxis gelingt das Plasmaschneiden nur dann zuverlässig, wenn alle Komponenten der Druckluftanlage optimal aufeinander abgestimmt sind. Besonders bei längeren oder anspruchsvollen Schnitten zeigt sich, wie wichtig eine passende Druckluftanlage für Plasmaschneider ist. Darüber hinaus ist es ratsam, bereits bei der Planung der Anlage die spätere Nutzung im Blick zu behalten. Wer beispielsweise plant, den Plasmaschneider regelmäßig für verschiedene Materialstärken oder in wechselnden Werkstattumgebungen einzusetzen, sollte auf eine flexible und erweiterbare Druckluftanlage setzen. So kannst du bei Bedarf zusätzliche Filter oder einen größeren Behälter nachrüsten, ohne das gesamte System austauschen zu müssen. Auch die Zugänglichkeit der Wartungskomponenten wie Filter und Trockner spielt eine Rolle, damit du diese ohne großen Aufwand regelmäßig inspizieren und reinigen kannst. Je besser die Anlage auf deine individuellen Anforderungen abgestimmt ist, desto effizienter und langlebiger arbeitet sie im Alltag.
Welche Druckluftanforderungen gelten beim Plasmaschneiden?
Beim Plasmaschneiden werden meist 100-200 Liter/min bei 6-8 bar benötigt, wobei der Kompressor etwa das 1,5-fache des angegebenen Luftvolumenstroms liefern sollte, um konstante Schnittqualität zu gewährleisten. CFM (Cubic Feet per Minute) und PSI (Pounds per Square Inch) sind Maßeinheiten für Volumenstrom und Druck, die in internationalen Datenblättern häufig verwendet werden.
- ✅AG60 SG-55 WSD60 Plasmaschneider Schneidbrenner Gewehr Komplettiert
- ✅Nennschweißstrom: 40 A–60 A
- ✅Passend für diese Fackel (Pistole) kann für Maschinen wie CUT50P CUT60P CT312P usw. CN…
- LEISTUNG - Der Schneidstrom ist regelbar zwischen 15 - 40 Ampere. So schneiden Sie Meta…
- EINSATZGEBIET - Schneiden Sie ganz einfach unterschiedliche Metallarten, so wie Stahl, …
- PRÄZISION - Für saubere Schnittergebnisse sorgt der 2,5 m lange Schneidbrenner mit Roll…
*Affiliate-Link – als Amazon-Partner verdienen wir an qualifizierten Verkäufen
- 30-50 A-Brenner: mindestens 4,5-7 CFM bei 80-90 PSI
- 65-85 A-Systeme: 6-10 CFM
Die Druckluftanlage für Plasmaschneider dimensionieren solltest du nach folgender Faustregel: Der Kompressor muss mindestens das 1,5-fache des im Datenblatt angegebenen Luftvolumenstroms liefern. So stellst du sicher, dass auch bei längeren Schnitten oder plötzlichen Lastspitzen stets genug Druckluft zur Verfügung steht.
| Brennerleistung | Luftbedarf (Liter/min) | Empfohlener Kompressor (Liter/min) | Druck (bar) |
|---|---|---|---|
| 30-50 A | 100-140 | 150-210 | 6-8 |
| 65-85 A | 150-200 | 225-300 | 6-8 |
Die Qualitätsanforderungen sind ebenso wichtig: Die Druckluft muss trocken und ölfrei sein. Nur so kannst du eine konstante Schnittqualität erzielen und dein Gerät langfristig schützen. Besonders bei leistungsstarken Plasmaschneidern ist es sinnvoll, einen größeren Kompressor mit entsprechendem Puffer zu wählen.
Achtung: Luftstrom nie unterschätzen
Unterschätze den Druckluftbedarf beim Plasmaschneiden nicht – zu kleine Kompressoren führen zu Druckabfall und unsauberen Schnitten. Prüfe immer die Angaben im Datenblatt deines Plasmaschneiders!
Wenn du dir einen Plasmaschneider kaufen möchtest, findest du hier wertvolle Hinweise & Tipps.
Ein weiterer wichtiger Aspekt ist die Umgebungstemperatur, in der du arbeitest. Bei kalter Witterung kann sich Kondenswasser schneller im System bilden, was wiederum die Luftqualität beeinträchtigt. In warmen Umgebungen hingegen kann der Kompressor stärker beansprucht werden und eventuell an Effizienz verlieren. Daher lohnt es sich, die Druckluftanlage so auszulegen, dass sie auch unter wechselnden Bedingungen zuverlässig arbeitet. Achte zudem darauf, dass die Leitungen ausreichend dimensioniert sind, um Druckverluste auf dem Weg zum Plasmaschneider zu vermeiden. Gerade bei längeren Schlauchstrecken kann ein zu kleiner Durchmesser dazu führen, dass am Gerät weniger Druck ankommt als am Kompressor eingestellt ist. Plane also nicht nur die Leistung des Kompressors, sondern auch die gesamte Luftführung sorgfältig mit ein.
Außerdem solltest du bei der Auswahl des Kompressors auf die Lautstärke achten, insbesondere wenn du in einer Werkstatt arbeitest, die sich in einem Wohngebiet befindet oder wenn längere Schneidarbeiten anstehen. Ein leiserer Kompressor erhöht den Arbeitskomfort und kann helfen, Konflikte mit Nachbarn zu vermeiden. Prüfe die Herstellerangaben zur Geräuschentwicklung und überlege, ob sich eventuell eine Schallschutzbox oder ein separater Aufstellraum für den Kompressor anbietet. So stellst du sicher, dass die Arbeit mit dem Plasmaschneider nicht nur technisch, sondern auch im Alltag reibungslos abläuft.
Wie dimensionierst du die Druckluftanlage für den Plasmaschneider richtig?
Die richtige Dimensionierung der Druckluftanlage erfolgt, indem man den Luftbedarf des Plasmaschneiders ermittelt, den Kompressor mit mindestens 1,5-facher Leistung auswählt und einen ausreichend großen Druckluftbehälter als Puffer einplant. Ein Druckluftbehälter, meist aus Stahl gefertigt, dient als Speicher und gleicht Druckschwankungen beim Schneiden aus.
Für die meisten Anwendungen empfiehlt sich ein Behälter mit 60-100 Gallonen (227-380 Liter) Volumen. So hast du genug Puffer für längere Schnitte oder wenn mehrere Geräte gleichzeitig laufen.
Hier findest du eine Step-by-Step-Anleitung für die Dimensionierung:
- 1. Luftbedarf des Plasmaschneiders aus Datenblatt ablesen.
- 2. 1,5-fachen Wert als Mindestleistung für den Kompressor berechnen.
- 3. Passenden Kompressor auswählen (Leistung, Behältergröße).
- 4. Druckluftbehälter als Puffer einplanen (60-100 Gallonen/227-380 Liter).
- 5. Filter und Trockner für saubere Druckluft installieren.
Ein Beispiel: Dein Plasmaschneider benötigt laut Datenblatt 120 Liter/min. Der Kompressor sollte also mindestens 180 Liter/min liefern. Mit einem 250-Liter-Behälter bist du auf der sicheren Seite, auch wenn du mal längere Schnitte machst oder der Kompressor nachlaufen muss.
Tipp: Reserve einplanen lohnt sich
Plane beim Kompressor für Plasmaschneider dimensionieren immer eine kleine Reserve ein. Das schützt vor Leistungseinbrüchen, wenn mehrere Tools gleichzeitig laufen oder der Kompressor bei Hitze weniger effizient arbeitet.
Gut zu wissen: Wartung nicht vergessen
Regelmäßige Wartung der Druckluftanlage erhöht die Lebensdauer und sorgt für konstante Leistung. Überprüfe Filter, Trockner und Dichtungen mindestens einmal pro Saison und tausche Verschleißteile rechtzeitig aus.
In der Praxis zeigt sich: Mit einer etwas größeren Anlage bist du flexibler und kannst auch in Zukunft weitere Geräte problemlos anschließen. Wenn du mehr über die Auswahl des passenden Kompressors erfahren möchtest, findest du detaillierte Infos unter Kompressor für Plasmaschneider auswählen.
Ein weiterer Punkt, der bei der Dimensionierung häufig unterschätzt wird, ist die Berücksichtigung von Druckverlusten durch lange Leitungswege oder viele Anschlussstellen. Je länger der Weg vom Kompressor zum Plasmaschneider und je mehr Verbindungen oder Abzweigungen vorhanden sind, desto mehr Druck kann auf dem Weg verloren gehen. Es empfiehlt sich deshalb, hochwertige und ausreichend dimensionierte Schläuche sowie möglichst wenige Kupplungen zu verwenden. So bleibt der benötigte Arbeitsdruck auch am Ende der Leitung erhalten und du kannst dich auf eine gleichbleibende Schneidleistung verlassen. Außerdem ist es sinnvoll, bei der Planung der Druckluftanlage einen Blick in die Zukunft zu werfen: Wenn du später weitere Geräte oder Werkzeuge anschließen möchtest, sollte die Anlage von Anfang an mit einer kleinen Reserve ausgelegt werden. Das erspart spätere Nachrüstungen und macht das System deutlich flexibler. Gerade in Werkstätten, in denen regelmäßig verschiedene Aufgaben anfallen, zahlt sich diese Weitsicht aus.
Beachte auch, dass einige Plasmaschneider besonders empfindlich auf Druckschwankungen reagieren. Ein stabiler Arbeitsdruck ist daher für gleichmäßige Schnitte unerlässlich. Hier kann ein zusätzlicher Druckregler direkt am Gerät helfen, den Druck exakt einzustellen und Schwankungen auszugleichen. So erzielst du auch bei unterschiedlichen Betriebsbedingungen stets optimale Ergebnisse.
Welche Rolle spielt die Luftqualität beim Plasmaschneiden?
Nur mit wasserfreier und ölfreier Druckluft lassen sich saubere Schnitte und eine lange Lebensdauer des Plasmaschneiders sicherstellen, weshalb Filter und Trockner unverzichtbar sind. Ein Wasserabscheider, meist als Zusatzmodul am Kompressor installiert, entfernt Feuchtigkeit aus der Druckluft.
Zusätzlich sorgen Ölabscheider und Feinstfilter dafür, dass kein Öl oder Schmutzpartikel in das Gerät gelangen. Schlechte Luftqualität führt zu unsauberen Schnittkanten, Funkenflug und kann sogar das Innenleben des Plasmaschneiders beschädigen.
Besonders bei hoher Luftfeuchtigkeit oder älteren Kompressoren empfiehlt sich der Einsatz eines Kältetrockners. Dieser senkt den Taupunkt der Druckluft und schützt so vor Kondenswasser im System. In der Praxis hat es sich bewährt, alle Filter regelmäßig zu kontrollieren und bei Bedarf zu wechseln.
Tipp: Filter- und Trocknerempfehlung
Setze auf Kombifilter mit Wasser- und Ölabscheider sowie einen Kältetrockner für optimale Luftqualität. Damit bleibt dein Plasmaschneider zuverlässig und das Schnittbild erstklassig.
Wenn du Wert auf dauerhaft hohe Schnittqualität legst, solltest du in hochwertige Filtertechnik investieren. Das zahlt sich langfristig durch weniger Wartung und weniger Verschleiß aus. Achte darauf, dass die Filter regelmäßig gereinigt und bei Bedarf ausgetauscht werden, um die Funktion der gesamten Druckluftanlage zu sichern. Gerade bei intensiver Nutzung empfiehlt sich ein Wartungsplan, der auch die Kontrolle der Leitungen und Anschlüsse umfasst.
Ein zusätzlicher Tipp: Kontrolliere regelmäßig die Ableitung des Kondenswassers aus dem Behälter. Viele Kompressoren verfügen über ein Ablassventil, das nach jedem Einsatz geöffnet werden sollte, um angesammelte Feuchtigkeit zu entfernen. Bleibt das Wasser im Behälter, kann es zu Korrosion führen und die Lebensdauer des gesamten Systems verkürzen. Auch die regelmäßige Sichtkontrolle der Filterelemente ist wichtig, denn verschmutzte oder gesättigte Filter verlieren ihre Wirkung und lassen Schadstoffe durch. Setze daher auf Filter mit optischer Anzeige oder plane feste Wartungsintervalle ein, um die Luftqualität dauerhaft hoch zu halten. In Werkstätten mit starker Staubentwicklung empfiehlt es sich, die Filterintervalle entsprechend zu verkürzen.
Außerdem lohnt es sich, bei der Auswahl der Filter und Trockner auf die vom Hersteller empfohlenen Produkte zu achten. Nicht jedes Universalprodukt passt optimal zu jedem Kompressor oder Plasmaschneider. Mit aufeinander abgestimmten Komponenten stellst du sicher, dass die Luftqualität den Anforderungen deines Geräts entspricht und du langfristig störungsfrei arbeiten kannst. Wer regelmäßig mit unterschiedlichen Materialien arbeitet, sollte zudem darauf achten, dass die Filter auch feine Partikel zuverlässig entfernen. So bleibt das Schnittbild auch bei anspruchsvollen Aufgaben stets präzise und sauber.
Welche rechtlichen Vorgaben gelten für Druckluftanlagen?
Für Druckluftanlagen gelten die Druckgeräteverordnung und die Betriebssicherheitsverordnung, wobei Druckbehälter mit einem Produkt aus Betriebsdruck und Volumen über 50 bar·L regelmäßig geprüft werden müssen. Die Druckgeräteverordnung (DGRL) regelt die Sicherheit von Druckbehältern und schreibt Prüfintervalle sowie Dokumentationspflichten vor.
Ein wichtiger Punkt ist die Überwachungspflicht: Sobald das Produkt aus Betriebsdruck (PS) und Volumen (V) deines Druckbehälters über 50 bar·L liegt, wird die Anlage überwachungsbedürftig. Das bedeutet, sie muss regelmäßig von einer zugelassenen Stelle geprüft werden. Für kleinere Anlagen reicht in der Regel eine einfache Sichtprüfung und die Einhaltung der Wartungsintervalle.
Die Druckgeräteverordnung schreibt außerdem vor, dass du alle Prüfungen und Wartungen dokumentierst. Das betrifft besonders gewerbliche Nutzer, aber auch ambitionierte Heimwerker sollten diese Vorgaben ernst nehmen.
Gut zu wissen: Prüfpflicht für Druckluftanlagen
Eine Druckluftanlage ist prüfpflichtig, wenn das Produkt aus Betriebsdruck und Behältervolumen 50 bar·L übersteigt. Informiere dich rechtzeitig über die nötigen Prüfintervalle und Dokumentationspflichten.
In der Praxis lohnt es sich, die Anlage regelmäßig zu kontrollieren und Wartungsarbeiten nicht aufzuschieben. Das erhöht die Sicherheit und verhindert teure Ausfälle. Zusätzlich solltest du dich über die aktuellen gesetzlichen Änderungen informieren, da sich Vorschriften und Prüfintervalle gelegentlich anpassen können. Für gewerbliche Nutzer empfiehlt sich eine Beratung durch einen Fachbetrieb, um alle Anforderungen sicher zu erfüllen.
Ein weiterer wichtiger Aspekt ist die fachgerechte Installation und Inbetriebnahme der Druckluftanlage. Viele Hersteller verlangen, dass die Montage durch qualifiziertes Personal erfolgt, um die Einhaltung aller Sicherheitsvorschriften zu gewährleisten. Achte darauf, dass bei der Installation alle sicherheitsrelevanten Komponenten wie Überdruckventile, Manometer und Sicherheitsabschaltungen korrekt eingebaut werden. Diese Bauteile sind nicht nur gesetzlich vorgeschrieben, sondern schützen auch vor gefährlichen Überdrücken und unkontrollierten Druckentweichungen. Nach der Installation sollte eine Erstprüfung durch eine befähigte Person erfolgen, um die Betriebssicherheit zu bestätigen.
Auch die regelmäßige Schulung der Nutzer ist ein wichtiger Punkt, der oft übersehen wird. Wer mit Druckluftanlagen arbeitet, sollte mit den grundlegenden Sicherheitsregeln vertraut sein und wissen, wie im Notfall zu reagieren ist. Dazu gehören das richtige Verhalten bei Leckagen, das sichere Entlüften der Anlage und das Erkennen von Verschleißerscheinungen an sicherheitsrelevanten Bauteilen. Mit einer guten Dokumentation und regelmäßigen Unterweisungen stellst du sicher, dass die Anlage nicht nur technisch, sondern auch organisatorisch den gesetzlichen Vorgaben entspricht.
Du suchst den richtigen Plasmaschneider?
In unserem großen Test haben wir die besten Geräte für jedes Budget verglichen.
Häufige Fragen zu Druckluftanlage für Plasmaschneider dimensionieren
Wie groß muss die Druckluftanlage für einen Plasmaschneider sein?
Die Druckluftanlage sollte mindestens das 1,5-fache des im Datenblatt angegebenen Luftbedarfs des Plasmaschneiders liefern. So ist auch bei längeren Schnitten eine konstante Luftversorgung gewährleistet.
Welcher Druck wird beim Plasmaschneiden benötigt?
Für die meisten Plasmaschneider werden 6-8 bar Betriebsdruck empfohlen. Der genaue Wert hängt vom Gerät und der Brennerleistung ab.
Wie wählt man den richtigen Kompressor für den Plasmaschneider aus?
Wähle einen Kompressor, der mindestens 1,5-mal so viel Luft liefert wie der Plasmaschneider benötigt. Achte auf ausreichend großen Behälter und Luftqualität.
Warum ist wasserfreie und ölfreie Druckluft beim Plasmaschneiden so wichtig?
Nur mit sauberer, trockener Druckluft erhältst du präzise Schnitte und schützt den Plasmaschneider vor Schäden. Feuchtigkeit und Öl beeinträchtigen das Schnittbild und können das Gerät beschädigen.
Welche Behältergröße wird für die Druckluftanlage empfohlen?
Ein Druckluftbehälter von 60-100 Gallonen (227-380 Liter) dient als Puffer für Spitzenlasten. So bleibt der Druck auch bei längeren Schnitten stabil.
Welche Vorschriften gelten für Druckluftanlagen im privaten und gewerblichen Bereich?
Es gelten die Druckgeräteverordnung (DGRL) und die Betriebssicherheitsverordnung (BetrSichV). Druckbehälter mit PS·V > 50 bar·L sind überwachungsbedürftig.
Wie oft muss eine Druckluftanlage geprüft werden?
Die Prüfintervalle richten sich nach der Behältergröße und dem Betriebsdruck. Bei überwachungsbedürftigen Anlagen sind regelmäßige Prüfungen gesetzlich vorgeschrieben.
Kurz zusammengefasst: So findest du die perfekte Druckluftanlage
Wenn du eine Druckluftanlage für Plasmaschneider suchst, kommt es auf die richtige Dimensionierung, die passende Luftqualität und die Einhaltung der gesetzlichen Vorgaben an. Prüfe vor dem Kauf sorgfältig die Geräte- und Nutzungsdaten deines Plasmaschneiders. Nur so kannst du sicher sein, dass Kompressor, Behälter und Filter optimal zusammenarbeiten und du lange Freude an deiner Ausrüstung hast.
Mit einer gut geplanten und gewarteten Anlage erzielst du saubere Schnitte, schützt dein Werkzeug und arbeitest sicher. Wenn du noch tiefer ins Thema einsteigen oder verschiedene Modelle vergleichen willst, findest du auf Plasmaschneider im Test und in den weiterführenden Ratgebern viele praktische Tipps und Produktempfehlungen.
